توضیح
ورودی (مشخصات DC)
حداکثر ولتاژ ورودی PV برابر ۱۵۰۰ ولت
حداقل ولتاژ ورودی PV / ولتاژ استارت: ۵۰۰ ولت / ۵۵۰ ولت
ولتاژ نامی ورودی PV برابر ۱۰۸۰ ولت
محدوده ولتاژ MPPT از ۵۰۰ تا ۱۵۰۰ ولت
تعداد ورودیهای مستقل MPPT برابر ۶ عدد
حداکثر تعداد کانکتور ورودی برای هر MPPT برابر ۵ عدد
حداکثر جریان ورودی PV برابر ۶ × ۷۵ آمپر
حداکثر جریان اتصالکوتاه برای هر MPPT برابر ۶ × ۱۲۵ آمپر
خروجی (مشخصات AC)
توان خروجی AC در شرایط مختلف دمایی:
352 kVA @ 30°C
320 kVA @ 40°C
300 kVA @ 51°C
301.8 kVA @ 50°C
حداکثر جریان خروجی AC برابر 254 آمپر
ولتاژ نامی AC برابر 800 ولت (3 / PE)
محدوده ولتاژ شبکه از 640 تا 920 ولت
محدوده فرکانس شبکه:
50 Hz / 45–55 Hz
60 Hz / 55–65 Hz
THD کمتر از ۱٪
تزریق جریان DC کمتر از ۰.۵٪ جریان نامی
ضریب توان در توان نامی بیش از 0.99
ضریب توان قابل تنظیم از حالت پیشفاز 0.8 leading تا پسفاز 0.8 lagging
تعداد فازهای ورودی / خروجی: 3 / 3
راندمان
راندمان ماکزیمم: ۹۹.۰۲٪
راندمان اروپایی (European Efficiency): ۹۸.۸٪
حفاظتها
حفاظت پلاریته معکوس DC
حفاظت اتصالکوتاه AC
حفاظت قطع کوتاه DC
حفاظت نشتی جریان
مانیتورینگ شبکه
مانیتورینگ خطای زمین (Ground Fault Monitoring)
کلید DC داخلی / کلید AC (Yes / No)
پایش جریان PV
عملکرد Q at night
سیستم بازیابی PID و Anti‑PID (اختیاری)
حفاظت Surge:
DC Type II
AC Type II
دادههای عمومی
ابعاد (عرض × ارتفاع × عمق): 1148 × 779 × 371 میلیمتر
وزن: کمتر یا برابر با 106 کیلوگرم
روش ایزولاسیون: Transformerless
درجه حفاظت: IP66
مصرف انرژی در شب: کمتر از ۶ وات
محدوده دمای عملکرد: منفی ۳۰ تا مثبت ۶۰ درجه سانتیگراد
محدوده رطوبت مجاز: ۰ تا ۱۰۰٪
روش خنکسازی: Smart Forced Air Cooling
ارتفاع نصب: ۵۰۰۰ متر (بیش از ۴۰۰۰ متر نیازمند derating)
نمایشگر: LED + Bluetooth + APP
ارتباطات: RS485 / PLC
نوع اتصال DC: Evo2
نوع اتصال AC: ترمینال OT/DT (تا کابل ۴۰۰ میلیمتر مربع)
استانداردها و انطباق (Compliance)
IEC 62109
IEC 61727
IEC 62116
IEC 60068
IEC 61683
EN 50549‑2
پشتیبانی شبکه (Grid Support)
LVRT
HVRT
کنترل توان اکتیو و راکتیو
کنترل نرخ افزایش توان خروجی (Power Ramp Rate Control)
کنترل Q‑U
کنترل P‑f

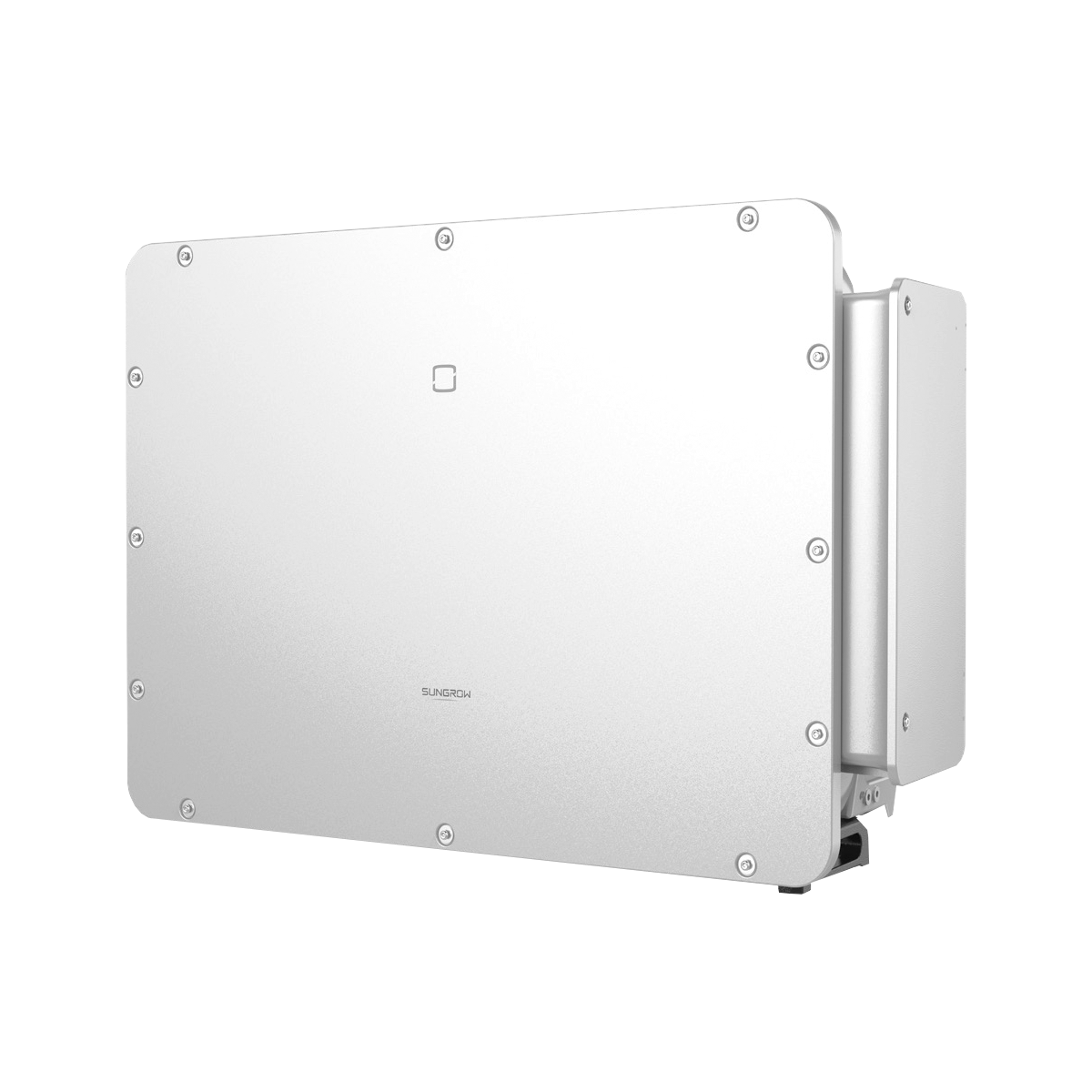

اینورتر خورشیدی SG320HX‑20
