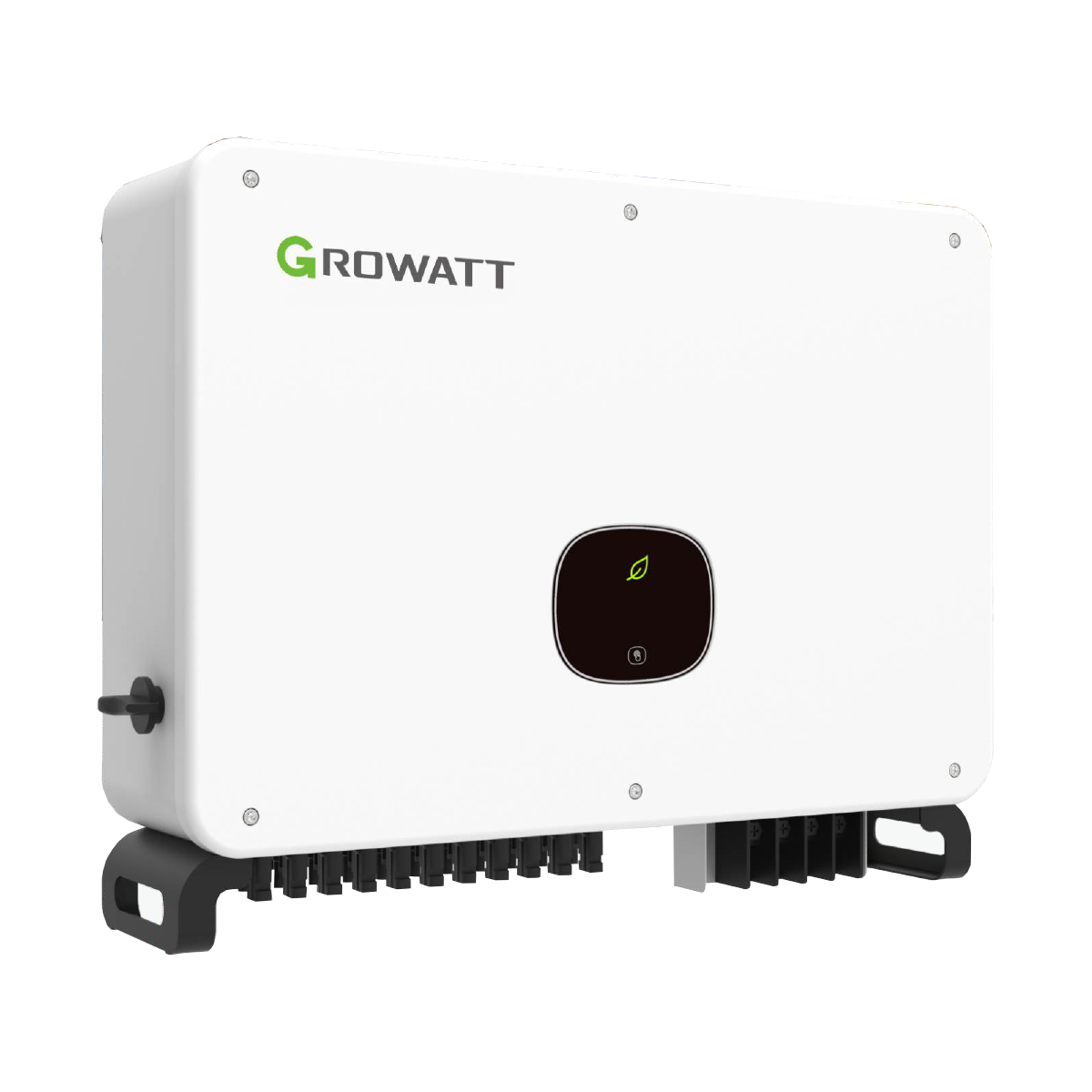

اینورتر صنعتی MAC 50-70KTL3-X LVMV

مشخصات فنی ورودی DC:

• حداکثر توان پیشنهادی PV: از ۷۵,۰۰۰ وات تا ۱۲۰,۰۰۰ وات

• حداکثر ولتاژ DC: ۱۱۰۰ ولت

• ولتاژ استارت: ۲۵۰ ولت

• ولتاژ نامی: ۵۸۵ ولت (مدل‌های ۵۰/۶۰K) / ۶۰۰ ولت (مدل‌های ۷۰/۸۰K)

• محدوده ولتاژ MPPT: ۲۰۰–۱۰۰۰ ولت

• تعداد MPPT: ۶ (مدل‌های ۵۰/۶۰K) / ۷ (مدل‌های ۷۰/۸۰K)

• تعداد رشته در هر MPPT: ۲

• حداکثر جریان ورودی هر MPPT: ۲۶ آمپر

• حداکثر جریان اتصال‌کوتاه هر MPPT: ۳۲ آمپر

مشخصات فنی خروجی AC:

• توان نامی AC: از ۵۰,۰۰۰ تا ۸۰,۰۰۰ وات

• حداکثر توان ظاهری AC: از ۵۵,۵۰۰ تا ۸۸,۸۰۰ ولت‌آمپر

• ولتاژ نامی AC: ۲۲۰/۳۸۰ ولت، ۲۳۰/۴۰۰ ولت (محدوده ۳۴۰–۴۴۰ ولت)

• فرکانس شبکه: ۵۰/۶۰ هرتز

• حداکثر جریان خروجی: از ۸۰.۵ تا ۱۲۸.۸ آمپر

• ضریب توان: ۰.۸ leading تا ۰.۸ lagging

• THDi: کمتر از ۳٪

• نوع اتصال شبکه: ۳W+N+PE

راندمان (Efficiency):

• راندمان ماکزیمم: ۹۸.۸٪ تا ۹۹.۰٪

• راندمان اروپایی: ۹۸.۴٪ تا ۹۸.۵٪

• راندمان MPPT: ۹۹.۹٪

حفاظت‌ها (Protection devices):

• حفاظت پلاریته معکوس DC: بله

• کلید DC: بله

• حفاظت Surge: نوع II / نوع II

• مانیتورینگ مقاومت عایقی: بله

• حفاظت اتصال‌کوتاه AC: بله

• مانیتورینگ خطای زمین و شبکه: بله

• حفاظت Anti-islanding: بله

• واحد مانیتورینگ جریان باقی‌مانده (RCMU): بله

• مانیتورینگ رشته‌ها (String monitoring): بله

• حفاظت AFCI: اختیاری

داده‌های عمومی (General data):

• ابعاد (W/H/D): ۸۶۰ × ۶۰۰ × ۳۰۰ میلی‌متر

• وزن: ۸۲ کیلوگرم (مدل‌های ۵۰/۶۰K) / ۸۶ کیلوگرم (مدل‌های ۷۰/۸۰K)

• دمای کاری: ۲۵- تا ۶۰+ درجه سانتی‌گراد

• مصرف در شب: کمتر از ۱ وات

• توپولوژی: بدون ترانسفورماتور

• خنک‌سازی: هوشمند (Smart air cooling)

• درجه حفاظت: IP65

• ارتفاع نصب: ۴۰۰۰ متر

• اتصال DC: H4/MC4 (اختیاری)

• اتصال AC: Cable gland + OT terminal

• نمایشگر: LED + WiFi + APP

• رابط‌ها: RS485 / USB (بله)؛ WiFi / RF / GPRS (اختیاری)

• گارانتی: ۵ سال / ۱۰ سال (اختیاری)
