توضیح
مشخصات فنی ورودی DC
- حداکثر توان پیشنهادی PV: از ۷۵,۰۰۰ وات تا ۱۲۰,۰۰۰ وات
- حداکثر ولتاژ DC: ۱۱۰۰ ولت
- ولتاژ استارت: ۲۵۰ ولت
- ولتاژ نامی: ۵۸۵ ولت (مدلهای ۵۰/۶۰K) / ۶۰۰ ولت (مدلهای ۷۰/۸۰K)
- محدوده ولتاژ MPPT: ۲۰۰–۱۰۰۰ ولت
- تعداد MPPT: ۶ (مدلهای ۵۰/۶۰K) / ۷ (مدلهای ۷۰/۸۰K)
- تعداد رشته در هر MPPT: ۲
- حداکثر جریان ورودی هر MPPT: ۲۶ آمپر
- حداکثر جریان اتصالکوتاه هر MPPT: ۳۲ آمپر
مشخصات فنی خروجی AC
- توان نامی AC: از ۵۰,۰۰۰ تا ۸۰,۰۰۰ وات
- حداکثر توان ظاهری AC: از ۵۵,۵۰۰ تا ۸۸,۸۰۰ ولتآمپر
- ولتاژ نامی AC: ۲۲۰/۳۸۰ ولت، ۲۳۰/۴۰۰ ولت (محدوده ۳۴۰–۴۴۰ ولت)
- فرکانس شبکه: ۵۰/۶۰ هرتز (محدوده ۴۵–۵۵ هرتز / ۵۵–۶۵ هرتز)
- حداکثر جریان خروجی: از ۸۰.۵ تا ۱۲۸.۸ آمپر
- ضریب توان قابل تنظیم: ۰.۸ leading تا ۰.۸ lagging
- THDi: کمتر از ۳٪
- نوع اتصال شبکه: ۳W+N+PE
راندمان
- راندمان ماکزیمم: ۹۸.۸٪ تا ۹۹.۰٪
- راندمان اروپایی: ۹۸.۴٪ تا ۹۸.۵٪
- راندمان MPPT: ۹۹.۹٪
حفاظتها
- حفاظت پلاریته معکوس DC: بله
- کلید DC: بله
- حفاظت Surge (AC/DC): نوع II / نوع II
- مانیتورینگ مقاومت عایقی: بله
- حفاظت اتصالکوتاه AC: بله
- مانیتورینگ خطای زمین و شبکه: بله
- حفاظت Anti-islanding: بله
- واحد مانیتورینگ جریان باقیمانده (RCMU): بله
- مانیتورینگ رشتهها (String monitoring): بله
- حفاظت تشخیص جرقه (AFCI): اختیاری
دادههای عمومی
- ابعاد (W/H/D): ۸۶۰/۶۰۰/۳۰۰ میلیمتر
- وزن: ۸۲ کیلوگرم (مدلهای ۵۰/۶۰K) / ۸۶ کیلوگرم (مدلهای ۷۰/۸۰K)
- دمای کاری: ۲۵- تا ۶۰+ درجه سانتیگراد
- مصرف خودکار در شب: کمتر از ۱ وات
- توپولوژی: بدون ترانسفورماتور (Transformerless)
- سیستم خنکسازی: هوشمند (Smart air cooling)
- درجه حفاظت محیطی: IP65
- رطوبت نسبی: ۰-۱۰۰٪
- حداکثر ارتفاع نصب: ۴۰۰۰ متر
- اتصال DC: کانکتور H4/MC4 (اختیاری)
- اتصال AC: گلند کابل + ترمینال OT
- نمایشگر: LED/WiFi+APP
- رابطهای ارتباطی: RS485 / USB (بله)؛ WiFi / RF / GPRS (اختیاری)
- گارانتی: ۵ سال / ۱۰ سال (اختیاری)

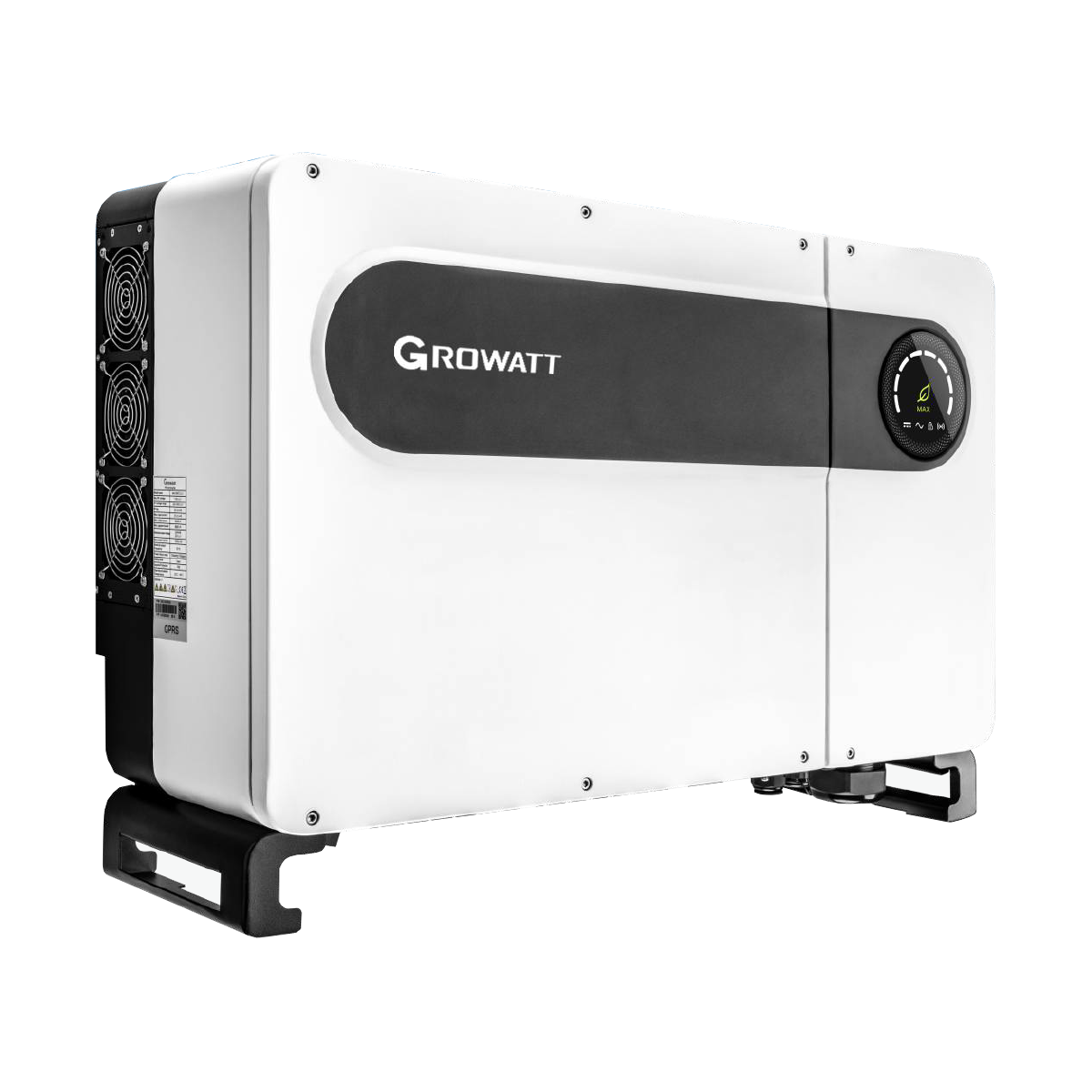

اینورتر صنعتی MAX 50-80KTL3 LV
