توضیح
مشخصات ورودی DC:
- حداکثر توان ورودی PV پیشنهادی: ۲۱۰ کیلووات پیک
- حداکثر ولتاژ ورودی PV: ۱۱۰۰ ولت
- حداقل ولتاژ ورودی / ولتاژ راهاندازی: ۱۸۰ ولت / ۲۰۰ ولت
- ولتاژ نامی ورودی PV: ۶۰۰ ولت (برای ولتاژهای ۳۸۰/۴۰۰/۴۱۵ ولت)؛ ۷۲۰ ولت (برای ۴۸۰ ولت)
- محدوده ولتاژ MPPT: ۱۸۰ تا ۱۰۰۰ ولت
- تعداد ورودی MPPT مستقل: ۷ عدد
- تعداد رشتههای PV در هر MPPT: ۳ رشته
- حداکثر جریان ورودی PV: ۳۳۶ آمپر (۷ × ۴۸ آمپر)
- حداکثر جریان اتصال کوتاه DC: ۴۶۲ آمپر (۷ × ۶۶ آمپر)
- حداکثر جریان کانکتور DC: ۳۰ آمپر
مشخصات خروجی AC:
- توان خروجی نامی AC: ۱۵۰ کیلووات
- حداکثر توان ظاهری خروجی AC: ۱۶۵ کیلوولت آمپر
- حداکثر جریان خروجی AC: ۲۵۰.۷ آمپر در ولتاژ ۳۸۰ VAC (مقادیر متغیر برای ولتاژهای دیگر AC)
- جریان خروجی نامی AC: ۲۲۷.۹ آمپر در ولتاژ ۳۸۰ ولت
- ولتاژ نامی AC: سه فاز / نول / ارت با مقادیر ۲۲۰/۳۸۰، ۲۳۰/۴۰۰، ۲۴۰/۴۱۵، ۲۷۷/۴۸۰ ولت
- محدوده ولتاژ AC: ۳۲۰ تا ۴۸۰ ولت بسته به ولتاژ نامی
- فرکانس نامی شبکه: ۵۰ / ۶۰ هرتز
- محدوده فرکانس کاری: ۴۵ تا ۶۵ هرتز
- هارمونیک کل (THD): ≤ ۱٪ در ۴۰۰ ولت و قدرت نامی، ≤ ۲٪ در ۴۸۰ ولت
- ضریب توان در توان نامی: بیشتر از ۰.۹۹ (قابل تنظیم از ۰.۸ پیشفاز تا ۰.۸ پسفاز)
- تعداد فاز و اتصال AC: ۳ فاز / ۳-N-PE
راندمان:
- حداکثر راندمان: ۹۸.۸٪
- راندمان اروپایی: بین ۹۸.۲٪ تا ۹۸.۴٪ بسته به ولتاژ کاری
حفاظتها و عملکردها:
- نظارت بر شبکه: فعال
- حفاظت معکوس قطبیت DC: فعال
- حفاظت اتصال کوتاه AC: فعال
- حفاظت جریان نشتی: فعال
- حفاظت نوسانات Surge: DC Type I + II / AC Type II
- نظارت خطای زمین: فعال
- کلید قطع DC: موجود
- نظارت جریان رشتههای PV: فعال
- قطع کننده مدار خطای قوس (AFCI): فعال
- عملکرد بازیابی PID: فعال
- سازگاری RSD (بهینه ساز): اختیاری
دادههای عمومی:
- ابعاد (عرض × ارتفاع × عمق): ۱۰۲۵ × ۷۹۵ × ۳۶۰ میلیمتر
- وزن: کمتر از ۱۰۰ کیلوگرم
- روش نصب: براکت دیواری
- توپولوژی: بدون ترانسفورماتور
- درجه حفاظت: IP66
- مصرف برق در شب: کمتر از ۷ وات
- مقاومت خوردگی: C5
- محدوده دمای کارکرد: -۳۰ تا +۶۰ درجه سانتیگراد
- رطوبت نسبی قابل قبول (بدون تقطیر): ۰ تا ۱۰۰٪
- روش خنککنندگی: هوای اجباری هوشمند
- ارتفاع عملیاتی: تا ۴۰۰۰ متر
- نمایشگر: LED، بلوتوث و اپلیکیشن
- ارتباطات: RS485، WLAN (اختیاری)، اترنت (اختیاری)
- نوع اتصال DC: EVO2 (حداکثر ۶ میلیمتر مربع)
- نوع اتصال AC: ترمینال OT / DT (۱۲۰ تا ۴۰۰ میلیمتر مربع)
- قطر کابل AC مجاز: ۱۸ تا ۳۸ میلیمتر قطر بیرونی
انطباق با استانداردها:
- IEC EN 62109-1/-2
- IEC 60529: IP66
- IEC 61000-6-1/-2/-3/-4
- EN55011
- CISPR 11
- IEC 63027
- سایر استانداردهای تخصصی و ملی متعدد (VDE, NC RfG, G99, CEI, NTS و غیره)
پشتیبانی شبکه:
- تابع Q در شب (Q at night function)
- LVRT (Low Voltage Ride Through)
- HVRT (High Voltage Ride Through)
- کنترل توان فعال و راکتیو
- کنترل نرخ تغییرات توان (ramp rate control)

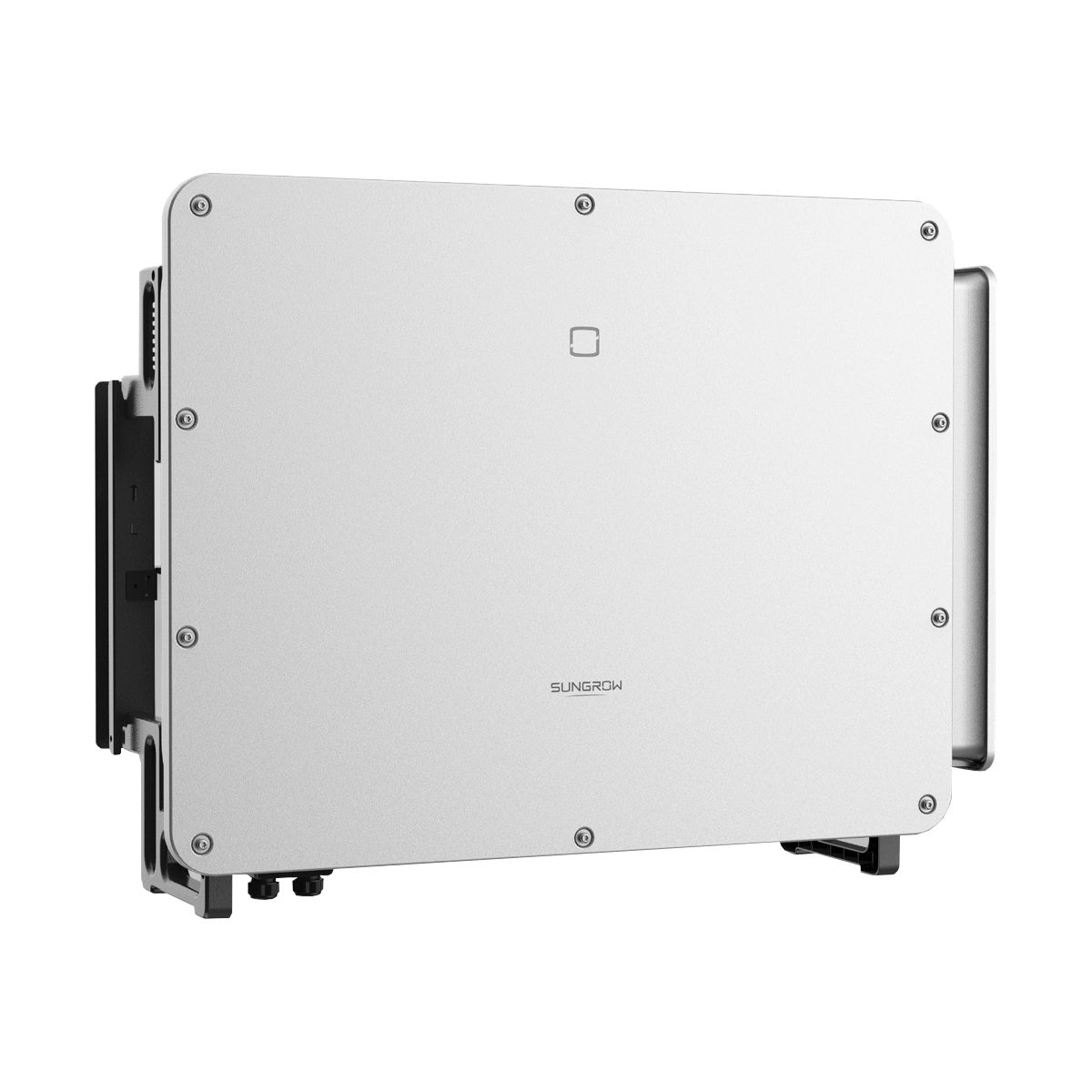

اینورتر صنعتی SG150CX
