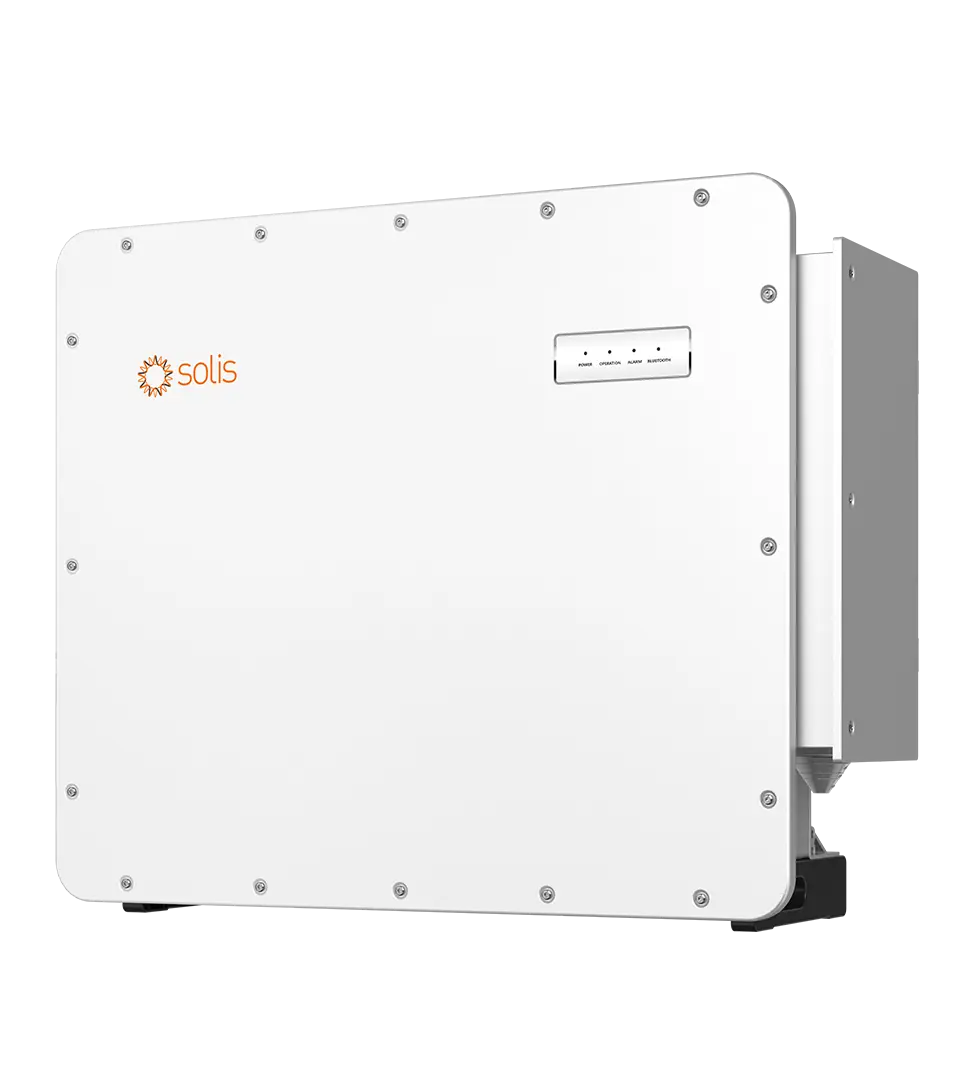

اینورتر نیروگاهی S6-GC3P(150-200)K07-ND

ورودی (مشخصات DC)

مدل 150K07‑NV

• حداکثر ولتاژ ورودی: ۶۰۰ ولت

• ولتاژ نامی: ۶۰۰ ولت

• ولتاژ استارت: ۱۸۰ ولت

• دامنه MPPT: از ۱۶۰ تا ۱۰۰۰ ولت

• حداکثر جریان ورودی: ۷ × ۵۴ آمپر

• حداکثر جریان اتصال‌کوتاه: ۷ × ۷۵ آمپر

• تعداد MPPT / تعداد رشته قابل اتصال: ۷ / ۲۱

مدل 200K07‑HV

• حداکثر ولتاژ ورودی: ۱۱۰۰ ولت

• ولتاژ نامی: ۷۲۰ ولت

• ولتاژ استارت: —

• دامنه MPPT: —

• حداکثر جریان ورودی: —

• حداکثر جریان اتصال‌کوتاه: —

• تعداد MPPT / رشته: —

خروجی (مشخصات AC)

مدل 150K07‑NV

• توان خروجی نامی: ۱۵۰ کیلووات

• توان ظاهری: ۱۶۵ کیلوولت‌آمپر

• حداکثر توان خروجی: ۱۶۵ کیلووات

• ولتاژ شبکه: 3/N/PE, 220/380 V, 230/400 V

• فرکانس شبکه: ۵۰/۶۰ هرتز

• جریان نامی خروجی: ۲۱۶.۵ A / ۲۲۷.۹ A

• حداکثر جریان خروجی: ۲۵۰.۶ A

• ضریب توان: بیش از ۰.۹۹ (قابل تنظیم از پیش‌فاز ۰.۸ تا پس‌فاز ۰.۸)

• THDi: کمتر از ۳٪

• تزریق جریان DC: کمتر از ۰.۵٪ جریان نامی

مدل 200K07‑HV

• توان نامی خروجی: ۲۰۰ کیلووات @ 35°C

• توان ظاهری: ۲۲۰ کیلوولت‌آمپر

• حداکثر توان خروجی: ۲۲۰ کیلووات

• ولتاژ شبکه: 3/PE, 480 V

• فرکانس شبکه: ۵۰/۶۰ هرتز

• جریان نامی خروجی: ۲۴۰.۶ A

• حداکثر جریان خروجی: ۲۴۰.۶ A

• ضریب توان: بیش از ۰.۹۹

• THDi: کمتر از ۳٪

حفاظت‌ها

• حفاظت پلاریته معکوس DC

• حفاظت اتصال‌کوتاه

• حفاظت اضافه‌جریان خروجی

• مانیتورینگ مقاومت عایقی

• تشخیص جریان نشتی (Residual Current)

• حفاظت Surge:

  • DC Type I

  • AC Type II

• مانیتورینگ شبکه

• حفاظت ضد جزیره (Anti‑islanding)

• حفاظت دمایی

• پایش رشته‌ها (Strings Monitoring)

• عملکرد SVG شبانه

• اسکن منحنی I/V

• AFCI نسخه ۲ (اختیاری)

• بازیابی PID داخلی (اختیاری)

• کلید داخلی DC

داده‌های عمومی

• ابعاد: 1035.5 × 869 × 396 میلی‌متر

• وزن: ۱۰۵ کیلوگرم

• توپولوژی: Transformerless

• مصرف در شب: کمتر از ۲ وات

• محدوده دمای کاری: منفی ۳۰ تا مثبت ۶۰ درجه

• رطوبت: ۰ تا ۱۰۰٪

• درجه حفاظت: IP66

• نویز صوتی: کمتر یا مساوی ۸۰ دسی‌بل

• سیستم خنک‌سازی: فن هوشمند

• ارتفاع قابل نصب: تا ۴۰۰۰ متر

استانداردهای شبکه

G99, IEC61727, EN50549‑1/2, VDE4110

استانداردهای ایمنی و EMC

IEC/EN 62109‑1/2

IEC/EN 61000‑6‑2/4

IEC/EN 61000‑6‑4

ویژگی‌ها

• اتصال DC: کانکتور MC4

• اتصال AC: ترمینال OT تا کابل ۴۰۰ میلی‌متر مربع

• نمایشگر: LED + بلوتوث + اپلیکیشن

• ارتباطات: RS485 (استاندارد)

  • اختیاری: S3‑WiFi‑ST، S3‑GRPS‑ST، PLC
