توضیح
ورودی (مشخصات DC)
مدل 350K‑M12
- حداکثر ولتاژ ورودی DC برابر ۱۵۰۰ ولت
- ولتاژ نامی ۱۰۸۰ ولت
- ولتاژ راهاندازی ۵۰۰ ولت
- محدوده MPPT از ۴۸۰ تا ۱۵۰۰ ولت
- تعداد MPPT برابر ۱۲ عدد
- تعداد رشته قابل اتصال ۲۴ رشته
- جریان ورودی هر MPPT برابر ۴۰ آمپر
- جریان اتصالکوتاه هر MPPT برابر ۶۰ آمپر
مدل 350K‑M16
- حداکثر ولتاژ ورودی DC برابر ۱۵۰۰ ولت
- ولتاژ نامی ۱۰۸۰ ولت
- ولتاژ راهاندازی ۵۰۰ ولت
- محدوده MPPT از ۴۸۰ تا ۱۵۰۰ ولت
- تعداد MPPT برابر ۱۶ عدد
- تعداد رشته قابل اتصال ۳۲ رشته
- جریان ورودی هر MPPT برابر ۳۰ آمپر
- جریان اتصالکوتاه هر MPPT برابر ۶۰ آمپر
خروجی (مشخصات AC)
- توان نامی خروجی برای هر دو مدل برابر ۳۵۰ کیلووات
- توان ظاهری ۳۵۰ کیلوولتآمپر
- ولتاژ نامی شبکه ۸۰۰ ولت
- دامنه ولتاژ قابلقبول از ۶۴۰ تا ۹۲۰ ولت
- فرکانس شبکه ۵۰ یا ۶۰ هرتز
- حداکثر جریان خروجی ۲۵۲.۶ آمپر
- ضریب توان قابل تنظیم بیش از ۰.۹۹
- هارمونیک THDi کمتر از ۳٪
حفاظتها
- حفاظت پلاریته معکوس
- حفاظت اتصالکوتاه
- حفاظت اضافهجریان
- حفاظت Surge DC Type II و AC Type II
- مانیتورینگ شبکه
- ضد جزیره شدن
- حفاظت دمایی
- پایش رشتهها
- اسکن I/V
- عملکرد SVG در شب
- سیستم بازیابی PID داخلی
- کلید داخلی DC
دادههای عمومی
ابعاد و وزن
- ابعاد هر دو مدل 1186.5 × 954.5 × 467 میلیمتر
- وزن مدل M12 برابر ۱۳۴ کیلوگرم
- وزن مدل M16 برابر ۱۴۳ کیلوگرم
مشخصات تکمیلی
- توپولوژی Transformerless
- مصرف در شب کمتر از ۳ وات
- محدوده دمای کار منفی ۳۰ تا مثبت ۶۰ درجه
- رطوبت قابل تحمل بین صفر تا ۱۰۰٪
- درجه حفاظت IP66
- سطح نویز کمتر از ۸۰ دسیبل
- خنکسازی از نوع فن هوشمند
- ارتفاع نصب تا ۴۰۰۰ متر
استانداردهای شبکه
EN50549, G99, AS4777.2, VDE0126, IEC61727, VDE4110, CEA 2019
استانداردهای ایمنی و EMC
IEC62109‑1, IEC62109‑2, EN61000‑6‑2, EN61000‑6‑4
ویژگیها
- اتصال DC از نوع کانکتورهای MC4-EVO2
- اتصال AC از نوع ترمینال OT با کابل تا ۴۰۰ میلیمتر مربع
- نمایشگر LED همراه با بلوتوث و اپلیکیشن
- ارتباطات RS485 و PLC (اختیاری)

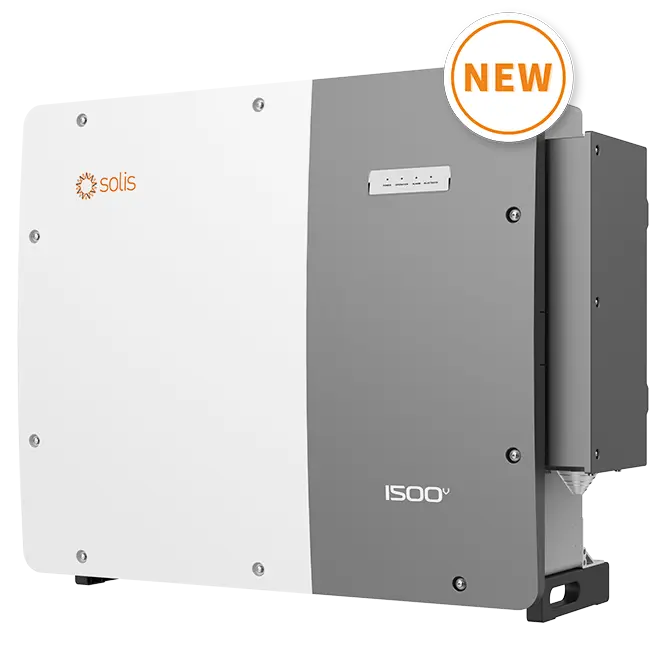

اینورتر نیروگاهی S6-GU350K-EHV
