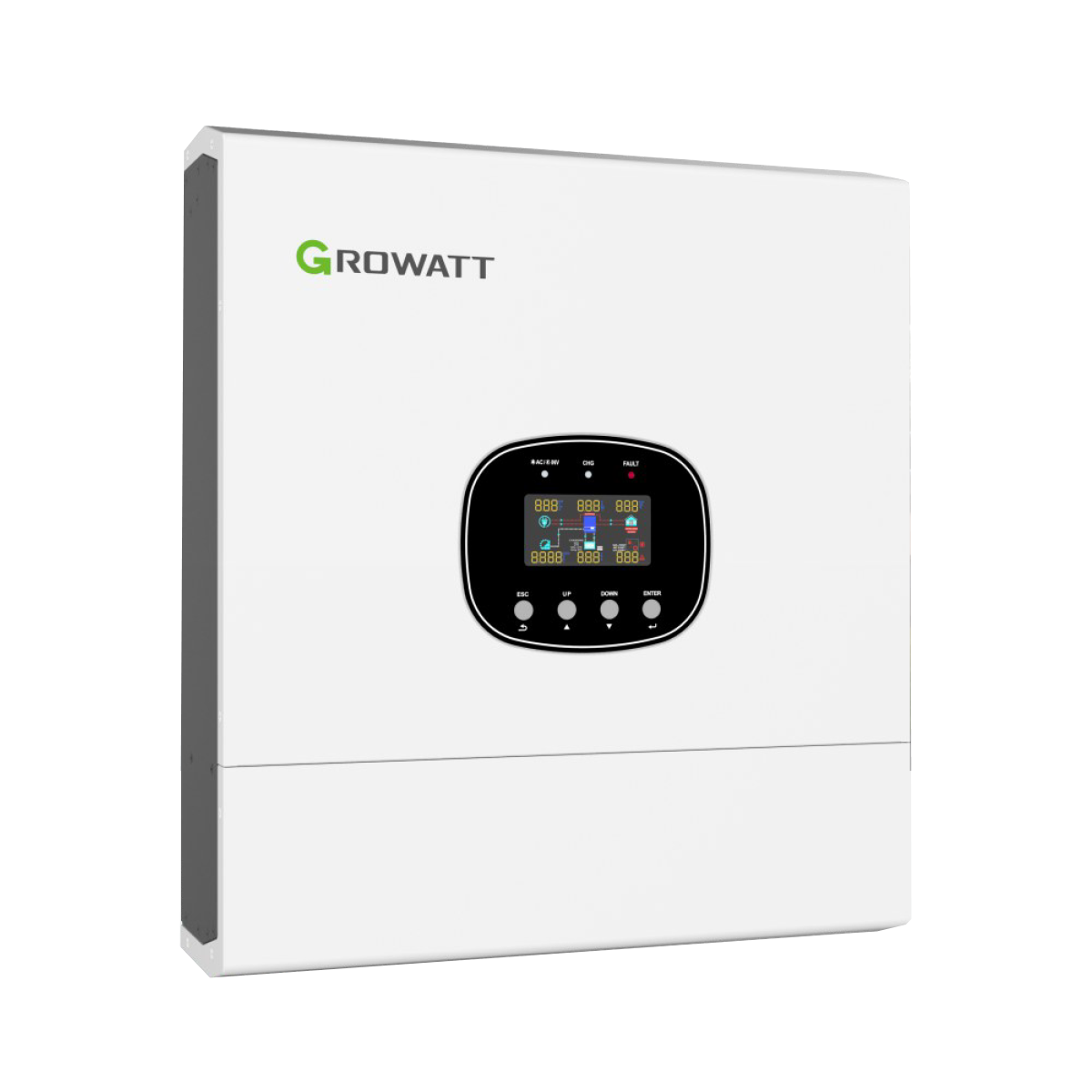

اینورتر نیروگاهی SPE 3500~7000TL HVM-G2

ورودی (DC – PV Input Data)

حداکثر توان پیشنهادی PV در STC:

• SPE 3500TL HVM–24G2 → ۴۰۰۰ وات

• SPE 5000TL HVM–G2 → ۵۰۰۰ وات

• SPE 6000TL HVM–G2 → ۸۰۰۰ وات

• SPE 7000TL HVM–G2 → ۸۰۰۰ وات

سایر مشخصات DC:

• ولتاژ شروع: ۸۰ ± ۵ ولت

• دامنه ولتاژ MPPT: ۶۰ تا ۴۵۰ ولت

• حداکثر ولتاژ DC: ۵۰۰ ولت

خروجی (AC – Grid Output)

توان نامی خروجی AC:

• ۳۵۰۰ وات

• ۵۰۰۰ وات

• ۶۰۰۰ وات

• ۷۰۰۰ وات

توان ظاهری AC:

• ۳۵۰۰VA

• ۵۰۰۰VA

• ۶۰۰۰VA

• ۷۰۰۰VA

سایر مشخصات AC:

• جریان خروجی:

  • ۱۵.۲A

  • ۲۱.۸A

  • ۲۶.۱A

  • ۳۰.۴A

• ولتاژ نامی AC: ۲۰۸V / ۲۲۰V / ۲۳۰V / ۲۴۰V

• فرکانس شبکه: ۵۰/۶۰ هرتز

• ضریب توان قابل تنظیم: از ۰.۸ پیش‌فاز تا ۰.۸ پس‌فاز

• THDi: کمتر از ۵٪

باتری (Battery Data – DC)

ولتاژ نامی باتری:

• SPE 3500TL → ۲۴ ولت

• سایر مدل‌ها → ۴۸ ولت

دامنه ولتاژ باتری:

• مدل ۲۴V → بین ۲۰ تا ۳۲ ولت

• مدل‌های ۴۸V → بین ۴۰ تا ۶۰ ولت

محافظت اضافه‌ولتاژ باتری:

• ۳۲V (مدل ۲۴ ولت)

• ۶۰V (مدل‌های ۴۸ ولت)

خروجی پشتیبان (Backup Output – AC)

توان خروجی پشتیبان AC:

• ۳۵۰۰ وات

• ۵۰۰۰ وات

• ۶۰۰۰ وات

• ۷۰۰۰ وات

ولتاژ خروجی پشتیبان AC:

• ۲۳۰ ولت

• ۵۰/۶۰ هرتز

زمان سوئیچ (Switch Time):

• حالت Single: زمان معمول ۱۰ms

• حداکثر زمان: RCD 20ms

• حالت موازی: کمتر از ۳۰ms

راندمان (Efficiency)

• راندمان ماکزیمم: ۹۶.۵٪

• راندمان اروپایی: ۹۵.۵٪

تجهیزات حفاظتی (Protection Devices)

• حفاظت اضافه‌جریان AC

• حفاظت اضافه‌ولتاژ AC

• پایش خطای زمین

• مانیتورینگ شبکه

• حفاظت ضد جزیره شدن

• واحد پایش جریان باقیمانده

• مانیتورینگ مقاومت عایق

• حفاظت در برابر Surge

داده‌های عمومی (General Data)

ابعاد (عرض × ارتفاع × عمق):

• مدل ۳۵۰۰TL → ۳۷۰ × ۴۳۰ × ۱۲۵ میلی‌متر

• مدل ۵۰۰۰TL → ۳۷۰ × ۴۳۰ × ۱۲۵ میلی‌متر

• مدل ۶۰۰۰TL → ۴۲۲ × ۴۶۰ × ۱۲۵ میلی‌متر

• مدل ۷۰۰0TL → ۴۲۲ × ۴۶۰ × ۱۲۵ میلی‌متر

وزن:

• ۳۵۰0TL → ۱۰.۵ کیلوگرم

• ۵۰۰0TL → ۱۰.۸ کیلوگرم

• ۶۰۰0TL → ۱۳.۵ کیلوگرم

• ۷۰۰0TL → ۱۳.۸ کیلوگرم

سایر مشخصات:

• محدوده دمای کاری: منفی ۲۰ تا مثبت ۵۰ درجه سانتی‌گراد

• توپولوژی: Transformerless

• سیستم خنک‌کننده: پنکه DC

• درجه حفاظت: IP20

• رطوبت نسبی: ۵٪ تا ۹۵٪

• حداکثر ارتفاع نصب: کمتر از ۲۰۰۰ متر

• ارتباطات: WIFI / 4G

• گواهی: CE
