توضیح
مشخصات فنی ورودی DC (سمت خورشیدی):
- حداکثر توان ورودی پیشنهادی PV: ۱۷۵ کیلووات
- حداکثر ولتاژ ورودی PV: ۱۱۰۰ ولت
- حداقل ولتاژ ورودی / ولتاژ راهاندازی: ۱۸۰ ولت / ۲۰۰ ولت
- ولتاژ نامی ورودی PV: ۶۰۰ ولت
- محدوده ولتاژ MPPT: ۱۸۰ ولت تا ۱۰۰۰ ولت
- تعداد ورودیهای MPPT مستقل: ۱۲ عدد
- تعداد رشتههای PV در هر MPPT: ۲ عدد
- حداکثر جریان ورودی PV: ۳۶۰ آمپر (۱۲ * ۳۰ آمپر)
- حداکثر جریان اتصال کوتاه DC: ۴۸۰ آمپر (۱۲ * ۴۰ آمپر)
- حداکثر جریان برای کانکتور DC: ۳۰ آمپر
مشخصات فنی خروجی AC:
- توان خروجی نامی AC: ۱۲۵ کیلووات
- حداکثر توان ظاهری خروجی AC: ۱۲۵ کیلوولت آمپر
- حداکثر جریان خروجی AC: ۱۸۱.۱ آمپر
- جریان خروجی نامی AC (در ۲۳۰ ولت): ۱۸۱.۱ آمپر
- ولتاژ نامی AC: سه فاز / نول / ارت، ۲۲۰/۳۸۰ ولت؛ ۲۳۰/۴۰۰ ولت
- محدوده ولتاژ AC: ۳۲۰ تا ۴۸۰ ولت
- فرکانس نامی شبکه: ۵۰ هرتز / ۶۰ هرتز
- محدوده فرکانس شبکه: ۴۵ هرتز – ۵۵ هرتز / ۵۵ هرتز – ۶۵ هرتز
- هارمونیک (THD): کمتر از ۳٪ (در توان نامی)
- ضریب توان در توان نامی / ضریب توان قابل تنظیم: بالای ۰.۹۹ / ۰.۸ پیشفاز تا ۰.۸ پسفاز
- تعداد فازهای تزریق / اتصال AC: سه فاز / سه فاز + نول + ارت
راندمان:
- حداکثر راندمان / راندمان اروپایی: ۹۸.۵٪ / ۹۸.۳٪
حفاظت و عملکرد:
- نظارت بر شبکه: بله
- حفاظت قطبیت معکوس DC: بله
- حفاظت اتصال کوتاه AC: بله
- حفاظت جریان نشتی: بله
- حفاظت در برابر نوسانات (Surge Protection): DC Type I + II / AC Type II
- نظارت بر خطای زمین (Ground Fault Monitoring): بله
- کلید DC: بله
- نظارت بر جریان رشته PV: بله
- قطع کننده مدار خطای قوس الکتریکی (AFCI): بله
- عملکرد بازیابی PID: بله
- سازگاری با بهینهساز (Optimizer Compatibility): اختیاری
دادههای عمومی:
- ابعاد (عرض × ارتفاع × عمق): ۱۰۲۰ میلیمتر × ۷۹۵ میلیمتر × ۳۶۰ میلیمتر
- وزن: ۸۷ کیلوگرم
- روش نصب: براکت دیواری
- توپولوژی: بدون ترانسفورماتور
- درجه حفاظت: IP66
- مصرف برق در شب: کمتر از ۵ وات
- مقاومت در برابر خوردگی: C5
- محدوده دمای محیطی کارکرد: ۳۰- درجه سانتیگراد تا ۶۰+ درجه سانتیگراد
- محدوده رطوبت نسبی مجاز (غیر متراکم): ۰٪ تا ۱۰۰٪
- روش خنکسازی: خنککننده هوای اجباری هوشمند (Smart forced air cooling)
- حداکثر ارتفاع عملیاتی: ۴۰۰۰ متر
- نمایشگر: LED، بلوتوث و اپلیکیشن (APP)
- ارتباطات: RS485 / WLAN (اختیاری) / اترنت (اختیاری)
- نوع اتصال DC: Evo2 (حداکثر ۶ میلیمتر مربع)
- نوع اتصال AC: ترمینال OT / DT (حداکثر ۲۴۰ میلیمتر مربع)
- مشخصات کابل AC: قطر بیرونی ۳۰ میلیمتر تا ۶۰ میلیمتر
انطباق با استانداردها و پشتیبانی شبکه:
- انطباق با شبکه: IEC 62109-1، EN/IEC 61000-6-1/2/3/4، IEC 61727، IEC 62116، EN 50549-1/2، UTE C15-712-1، VDE V 0126-1-1، VDE-AR-N 4105:2018، VFR 2019، NC RfG، G99، UNE 217002، NTS، CEI 0-21 2019، CEI0-16 2019، NRS-097-2-1، IEC 63027
- پشتیبانی شبکه: تابع Q در شب، LVRT (Low Voltage Ride Through)، HVRT (High Voltage Ride Through)، کنترل توان راکتیو فعال و کنترل نرخ تغییرات توان (ramp rate control)

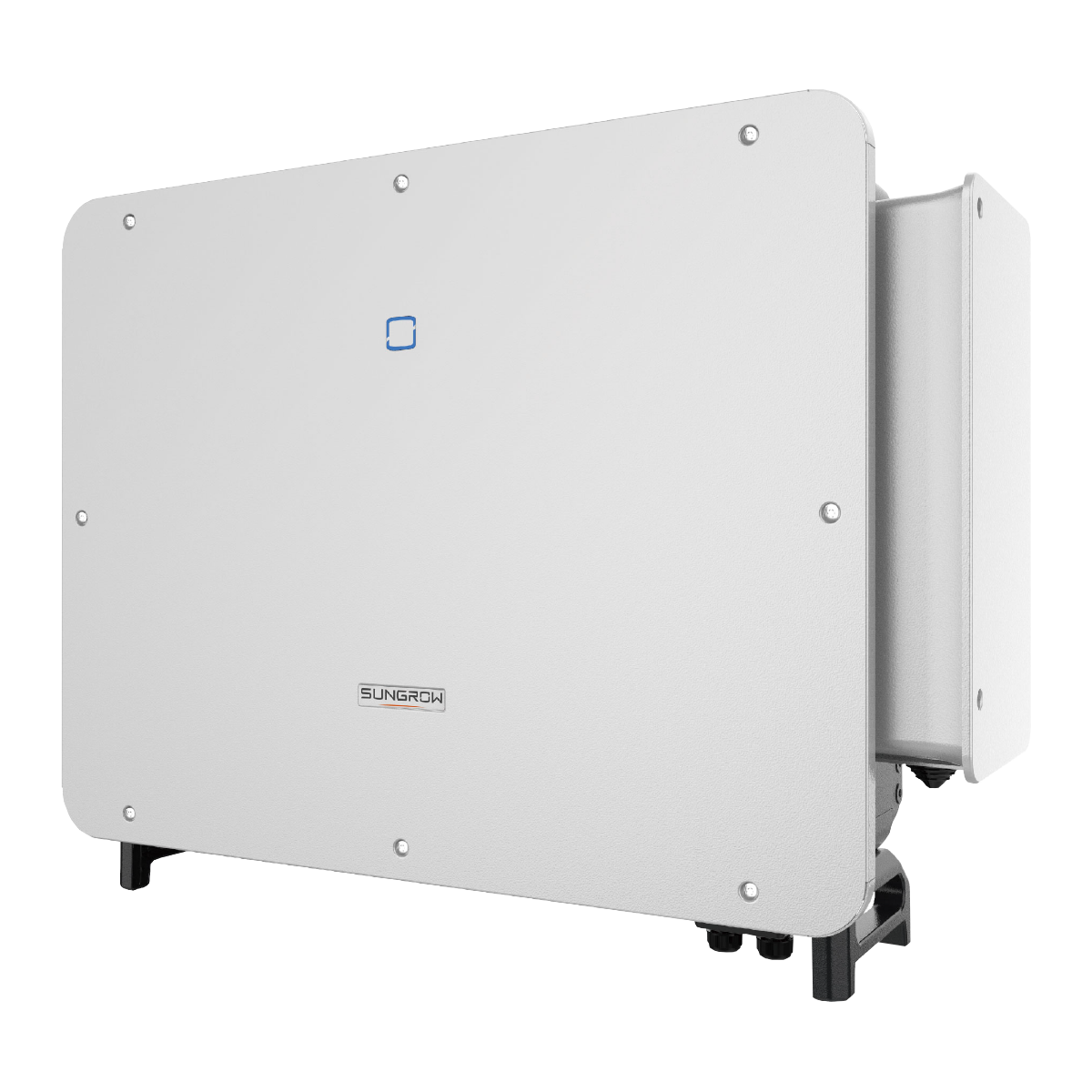

اینورنتر صنعتی SG125CX-P2
