توضیح
مشخصات الکتریکی (STC)
مدلها: ۶۷۵ / ۶۸۰ / ۶۸۵ / ۶۹۰ / ۶۹۵ / ۷۰۰ وات
توان پیک (Pmax):
۶۷۵ / ۶۸۰ / ۶۸۵ / ۶۹۰ / ۶۹۵ / ۷۰۰ وات
تلرانس توان: ۰ تا +۵ وات
ولتاژ در نقطه بیشینه توان (Vmp):
۳۹.۴ / ۳۹.۶ / ۳۹.۸ / ۴۰.۱ / ۴۰.۳ / ۴۰.۵ ولت
جریان در نقطه بیشینه توان (Imp):
۱۷.۱۲ / ۱۷.۱۶ / ۱۷.۱۹ / ۱۷.۲۳ / ۱۷.۲۵ / ۱۷.۲۹ آمپر
ولتاژ مدار باز (Voc):
۴۷.۲ / ۴۷.۴ / ۴۷.۷ / ۴۷.۹ / ۴۸.۳ / ۴۸.۶ ولت
جریان اتصال کوتاه (Isc):
۱۸.۱۴ / ۱۸.۱۸ / ۱۸.۲۱ / ۱۸.۲۵ / ۱۸.۲۸ / ۱۸.۳۲ آمپر
راندمان ماژول:
۲۱.۷٪ / ۲۱.۹٪ / ۲۲.۱٪ / ۲۲.۲٪ / ۲۲.۴٪ / ۲۲.۵٪
مشخصات عملکرد دوطرفه (۱۰٪ تابش سمت پشت)
توان معادل (Pmax): ۷۲۹ تا ۷۵۶ وات
ولتاژ بیشینه توان (Vmp): ۳۹.۴ تا ۴۰.۵ ولت
جریان بیشینه توان (Imp): ۱۸.۴۹ تا ۱۸.۶۷ آمپر
ولتاژ مدار باز (Voc): ۴۷.۲ تا ۴۸.۶ ولت
جریان اتصال کوتاه (Isc): ۱۹.۵۹ تا ۱۹.۷۹ آمپر
نسبت تابش جلو/پشت: ۱۰٪
ضریب دوطرفگی ماژول: حدود ۸۰٪
مشخصات الکتریکی (NOCT)
توان پیک (Pmax): ۵۱۴ تا ۵۳۴ وات
ولتاژ بیشینه توان (Vmp): ۳۷.۰ تا ۳۸.۰ ولت
جریان بیشینه توان (Imp): ۱۳.۸۹ تا ۱۴.۰۵ آمپر
ولتاژ مدار باز (Voc): ۴۴.۷ تا ۴۶.۰ ولت
جریان اتصال کوتاه (Isc): ۱۴.۶۲ تا ۱۴.۷۶ آمپر
مشخصات مکانیکی
ابعاد ماژول: ۲۳۸۴ × ۱۳۰۳ × ۳۳ میلیمتر
وزن: ۳۸.۳ کیلوگرم
شیشه جلو:
۲.۰ mm – High Transmission – AR Coated – Heat Strengthened
شیشه پشت:
۲.۰ mm Heat Strengthened White Glass
فریم:
آلومینیوم آنودایز شده – ضخامت ۳۳ mm
جعبه اتصال:
IP68
کابلها:
Photovoltaic Cable ۴.۰ mm²
طول استاندارد: ۳۵۰ / ۲۸۰ mm
کانکتور:
MC4 EVO2 / TS4 Plus / TS4+
رتبهبندی حرارتی
NOCT: ۴۳°C ±۲°C
ضریب دمایی توان (Pmax): ٪۰.۳۰− /°C
ضریب دمایی ولتاژ (Voc): ٪۰.۲۴− /°C
ضریب دمایی جریان (Isc): ٪۰.۰۴+ /°C
مقادیر حداکثری
دمای کاری: ۴۰− تا ۸۵+ درجه سانتیگراد
حداکثر ولتاژ سیستم:
۱۵۰۰ ولت DC
حداکثر فیوز سری:
۳۵ آمپر
گارانتی
۱۲ سال گارانتی محصول
۳۰ سال گارانتی توان خروجی
افت توان سال اول: ۱٪
افت توان سالانه: ۰.۴٪
پیکربندی بستهبندی
تعداد ماژول در هر جعبه: ۳۳ عدد
تعداد ماژول در کانتینر ۴۰ فوت: ۵۹۴ عدد

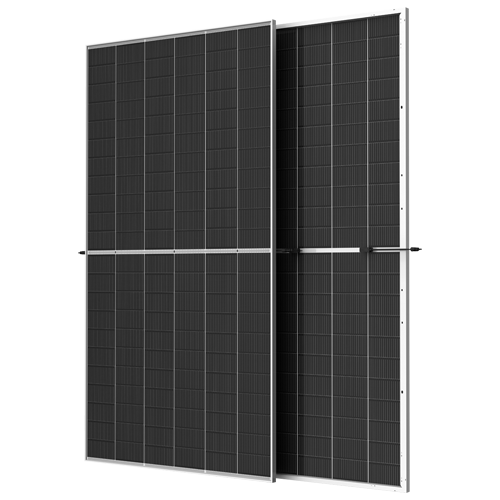

پنل خورشیدی Vertex N 700W
