توضیح
مشخصات الکتریکی (STC & NOCT)
مدلها: ۶۸۵ / ۶۹۲ / ۶۹۶ / ۷۰۰ وات
شرایط STC
-
توان پیک (Pmax): ۶۸۵ / ۶۹۲ / ۶۹۶ / ۷۰۰ وات
-
تلرانس توان: ۰ تا +۵ وات
-
ولتاژ بیشینه توان (Vmp):
۳۹.۸ / ۴۰.۱ / ۴۰.۳ / ۴۰.۵ ولت
-
جریان بیشینه توان (Imp):
۱۷.۱۹ / ۱۷.۲۷ / ۱۷.۲۸ / ۱۷.۳۰ آمپر
-
ولتاژ مدار باز (Voc):
۴۷.۷ / ۴۷.۹ / ۴۸.۱ / ۴۸.۳ ولت
-
جریان اتصال کوتاه (Isc):
۱۸.۲۴ / ۱۸.۲۸ / ۱۸.۳۱ / ۱۸.۳۴ آمپر
-
راندمان ماژول (ηm):
۲۲.۱٪ / ۲۲.۳٪ / ۲۲.۵٪ / ۲۲.۶٪
شرایط NOCT
- توان پیک (Pmax): ۵۰۷ / ۵۱۳ / ۵۱۷ / ۵۲۳ وات
- ولتاژ بیشینه توان (Vmp): ۳۷.۰ / ۳۷.۳ / ۳۷.۵ / ۳۷.۷ ولت
- جریان بیشینه توان (Imp): ۱۳.۷۱ / ۱۳.۷۹ / ۱۳.۸۱ / ۱۳.۸۹ آمپر
- ولتاژ مدار باز (Voc): ۴۴.۵ / ۴۴.۷ / ۴۴.۹ / ۴۵.۱ ولت
- جریان اتصال کوتاه (Isc): ۱۴.۶۰ / ۱۴.۶۴ / ۱۴.۶۷ / ۱۴.۷۰ آمپر
عملکرد دوطرفه (Backside Gain 5% و 10%)
Backside Power Gain: ۵٪ / ۱۰٪
محدوده توان معادل (Pmax):
- با ۵٪ بهره پشت: حدود ۷۲۰ تا ۷۳۱ وات
- با ۱۰٪ بهره پشت: حدود ۷۵۴ تا ۷۶۷ وات
ولتاژ بیشینه توان (Vmp): حدود ۳۹.۸ تا ۴۰.۵ ولت
جریان بیشینه توان (Imp): تا حدود ۱۸.۹ آمپر (در بهره ۱۰٪)
ولتاژ مدار باز (Voc): تا حدود ۴۸.۳ ولت
جریان اتصال کوتاه (Isc): تا حدود ۱۹.۷ آمپر
ضریب دوطرفگی ماژول: حدود ۸۰٪
مشخصات مکانیکی
[نوع سلول: N‑type Monocrystalline]
[تعداد سلول: ۱۳۲]
[ابعاد ماژول: ۲۳۸۴ × ۱۳۰۳ × ۳۳ mm]
[وزن ماژول: ۳۸.۳ kg]
[شیشه جلو: ۲.۰ mm، High Transmission، AR Coated، Heat Strengthened]
[شیشه پشت: ۲.۰ mm، Heat Strengthened، White Grid Glass]
[فریم: آلومینیوم آنودایز ۳۳ mm]
[جعبه اتصال: IP68 Rated]
[کابلها: ۴.۰ mm² – طول استاندارد ۳۵۰ / ۲۸۰ mm – قابل سفارشیسازی]
[کانکتور: MC4 EVO2 / TS4 PLUS / TS4*]
رتبهبندی حرارتی
[NOCT: ۴۳°C ±۲°C]
[ضریب دمایی Pmax: ۰.۲۹٪− /°C]
[ضریب دمایی Voc: ۰.۲۴٪− /°C]
[ضریب دمایی Isc: ۰.۰۴٪+ /°C]
حداکثر مقادیر مجاز
[بازه دمای کاری: ۴۰− تا ۸۵+ °C]
[حداکثر ولتاژ سیستم: ۱۵۰۰ V DC (IEC) / ۱۵۰۰ V DC (UL)]
[حداکثر جریان فیوز سری: ۳۵ A]
گارانتی
[گارانتی کارکرد محصول: ۱۲ سال]
[گارانتی توان خروجی: ۳۰ سال]
[افت توان سال اول: ۱٪]
[افت توان سالانه پس از آن: ۰.۴٪]
پکیجینگ
[تعداد ماژول در هر جعبه: ۳۳ عدد]
[تعداد ماژول در کانتینر ۴۰ فوت: ۵۹۴ عدد]

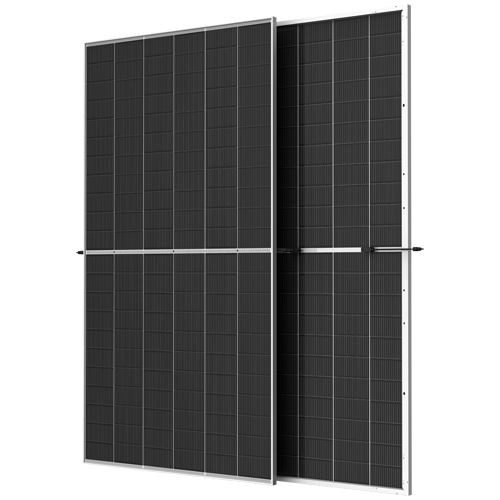

پنل خورشیدی Vertex N 710W
