توضیح
تکنولوژی و ساختار
نوع سلول خورشیدی: N‑type Monocrystalline
تعداد سلولها: ۱۳۲ سلول
ابعاد ماژول: ۲۳۸۴ × ۱۳۰۳ × ۳۳ میلیمتر
وزن: ۳۸.۳ کیلوگرم
شیشه جلو: ۲.۰ میلیمتر، نرخ انتقال بالا، دارای پوشش AR و حرارتدیده
شیشه پشت: ۲.۰ میلیمتر، حرارتدیده (White Grid Glass)
فریم: آلیاژ آلومینیوم آنودایز شده ۳۳ میلیمتری
جعبه اتصال (J‑Box): دارای استاندارد حفاظتی IP68
کابلها: کابل تکنولوژی فتوولتائیک با مقطع ۴.۰ میلیمتر مربع
طول کابل: ۳۵۰ / ۲۸۰ میلیمتر (قابل سفارشیسازی)
کانکتورها: TS4 PLUS / TS4
مشخصات الکتریکی در شرایط استاندارد (STC)
(محدوده توان ۷۱۵ تا ۷۲۰ وات)
توان نامی (Pmax): ۷۱۵ وات / ۷۲۰ وات
تلرانس توان خروجی: ۰ تا ۵+ وات
ولتاژ بیشینه توان (Vmp): ۴۱.۱ ولت / ۴۱.۳ ولت
جریان بیشینه توان (Imp): ۱۷.۴۰ آمپر / ۱۷.۴۴ آمپر
ولتاژ مدار باز (Voc): ۴۹.۲ ولت / ۴۹.۴ ولت
جریان اتصال کوتاه (Isc): ۱۸.۴۴ آمپر / ۱۸.۴۹ آمپر
راندمان ماژول: ۲۳.۰٪ / ۲۳.۲٪
مشخصات الکتریکی در شرایط NOCT
(تابش ۸۰۰W/m²، دمای محیط ۲۰°C، سرعت باد ۱m/s)
توان نامی (Pmax): ۵۴۷ وات / ۵۵۱ وات
ولتاژ بیشینه توان (Vmp): ۳۸.۷ ولت / ۳۸.۸ ولت
جریان بیشینه توان (Imp): ۱۴.۱۴ آمپر / ۱۴.۱۹ آمپر
ولتاژ مدار باز (Voc): ۴۶.۷ ولت / ۴۶.۹ ولت
جریان اتصال کوتاه (Isc): ۱۴.۸۶ آمپر / ۱۴.۹۰ آمپر
عملکرد دوطرفه (Backside Power Gain)
(بر اساس مدل ۷۲۰ وات)
با ۵٪ بهره پشت:
توان معادل: ۷۵۶ وات
جریان بیشینه توان (Imp): ۱۸.۳۱ آمپر
جریان اتصال کوتاه (Isc): ۱۹.۴۱ آمپر
با ۱۰٪ بهره پشت:
توان معادل: ۷۹۲ وات
جریان بیشینه توان (Imp): ۱۹.۱۸ آمپر
جریان اتصال کوتاه (Isc): ۲۰.۳۴ آمپر
ضریب دوطرفگی (Bifaciality): حدود ۸۰٪ (تلرانس ۵٪±)
رتبهبندیهای حرارتی (Temperature Ratings)
دمای عملیاتی نامی سلول (NOCT): حدود ۴۳ درجه سانتیگراد (۲±)
ضریب دمایی توان (Pmax): ۰.۲۹− درصد بر درجه سانتیگراد
ضریب دمایی ولتاژ (Voc): ۰.۲۴− درصد بر درجه سانتیگراد
ضریب دمایی جریان (Isc): ۰.۰۴+ درصد بر درجه سانتیگراد
مقادیر حداکثری و محدودیتها
دمای عملیاتی: ۴۰− تا ۸۵+ درجه سانتیگراد
حداکثر ولتاژ سیستم: ۱۵۰۰ ولت DC (استاندارد IEC و UL)
حداکثر رتبه فیوز سری: ۳۵ آمپر
گارانتی و خدمات پس از فروش
گارانتی کیفیت و ساخت محصول: ۱۲ سال
گارانتی خطی توان خروجی: ۳۰ سال
میزان افت توان سال اول: حداکثر ۱٪
میزان افت توان سالانه (سال ۲ تا ۳۰): ۰.۴۰٪
اطلاعات بستهبندی و لجستیک
تعداد ماژول در هر جعبه: ۳۳ عدد
تعداد ماژول در کانتینر ۴۰ فوت (High Cube): ۵۹۴ عدد

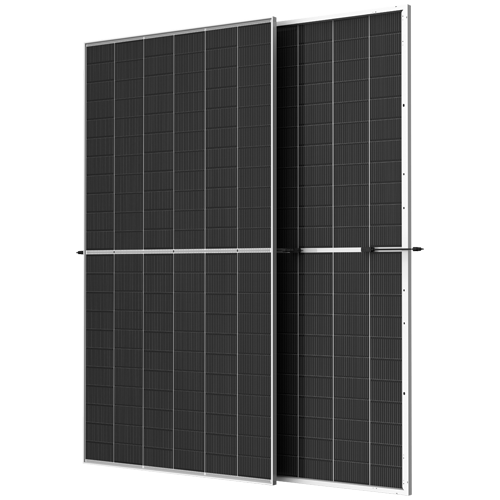

پنل خورشیدی Vertex N 720W
